„Huawei“ išmoko gaminti beveik 5 nm lustus su kiniška įranga ir ruošiasi 3 nm technologiniams procesams
Manoma, kad iš visų Kinijos bendrovių „Huawei Technologies“ labiausiai jaučia poreikį įvaldyti pažangias litografines technologijas. Jos partneris SMIC jau geba gaminti 7 nm lustus, nepaisydamas sankcijų, tačiau pati „Huawei“ pažengė toliau, pasiūlydama gaminius, kurių charakteristikos nenusileidžia užsienio konkurentų 5 nm lustams. Kitais metais „Huawei“ netgi gali įvaldyti 3 nm technologinį procesą.
Įdomios informacijos šia tema pateikė Taivano šaltinis „United Daily News“, kuris pradėjo nuo šį mėnesį pristatytų „HiSilicon Kirin X90“ procesorių kilmės aptarimo. Priešingai nei tikėtasi, jie nėra gaminami naudojant 5 nm technologinį procesą tikrąja to žodžio prasme. Vis dar naudojamas SMIC 7 nm procesas, tačiau „Huawei“ sugebėjo padidinti tranzistorių išdėstymo tankį, pereidama prie pažangesnės lustų pakavimo technologijos, naudojančios čipletus. Tiesa, tinkamų lustų išeiga neviršija 50 %, todėl tokių puslaidininkinių gamyba vis dar yra gana brangi.

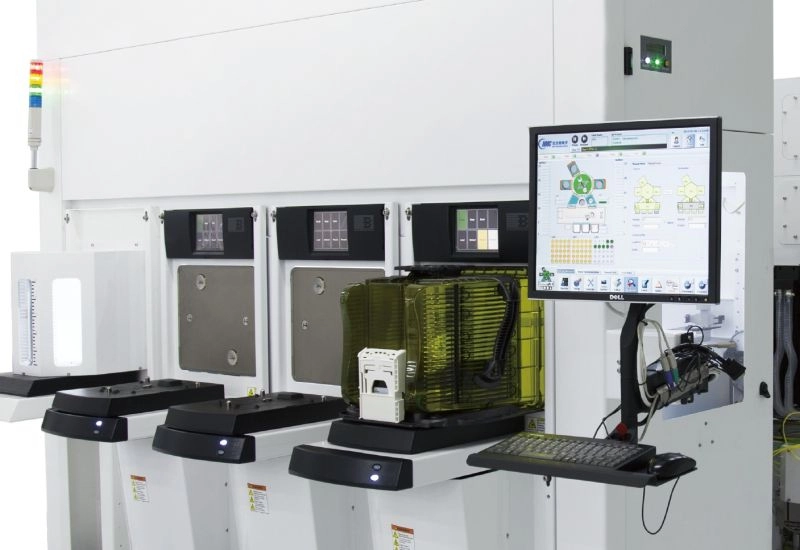

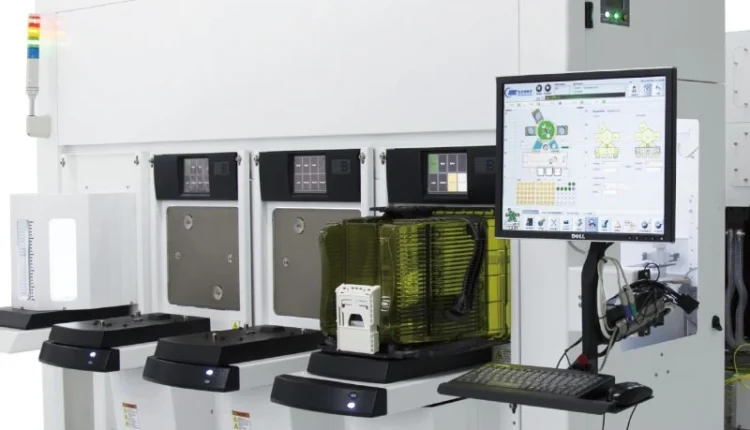

„Huawei“ taip pat pasiekė sėkmės kuriant gamybos linijas, kuriose nenaudojama užsienio litografinė įranga. Lustų dizaino ekspozicijai bendrovė naudoja „Shanghai Micro Electronics“ SSA800 serijos įrangą, kuri, atlikdama kelis praėjimus ir naudodama daugybę šablonų, leidžia pasiekti reikiamus fizinius gaminamų lustų parametrus. Silicio plokštelių ėsdinimui naudojama AMEC įranga, techniškai tinkama 5 nm procesui, o reikiamo tikslumo kontrolės ir matavimo įrangą tiekia Kinijos bendrovė „Naura Technology“. Tokia ekosistema turėtų leisti ir kitiems Kinijos lustų gamintojams pasiekti pažangą litografijoje, išlaikant JAV, Japonijos ir Nyderlandų remiamas sankcijas.
Pasirengimas 3 nm technologijos įvaldymui „Huawei“ taip pat vyksta visu tempu, remiantis Taivano žiniasklaidos duomenimis. Kitais metais bendrovė turėtų būti pasirengusi įdiegti technologinį procesą, naudojantį plokštumines struktūras ir tranzistorius su aplinkiniu užtūru (GAA). Alternatyva galėtų būti 3 nm procesas, naudojantis anglies nanovamzdelius, kuris jau praėjo laboratorinių bandymų etapą ir pradėtas testuoti SMIC gamybos linijose.
